| 1 |
Corpo |
Aço inóx |
- |
1 |
| 2 |
Pinhão antiexpulsão |
Aço inóx |
- |
1 |
| • 3 |
O-ring |
NBR/SILICONE/FKM |
- |
1 |
| • 4 |
Anel antifricção |
POM-AMODEL-STANYL |
- |
1 |
| • 5 |
O-ring |
NBR/SILICONE/FKM |
- |
1 |
| • 6 |
O-ring |
NBR/SILICONE/FKM |
- |
1 |
| 7 |
Posicionador |
Aço inóx |
- |
1 |
| 8 |
Anel do posicionador |
POM-MINLON |
- |
1 |
| • 9 |
Anel separador |
POM-MINLON |
- |
1 |
| 10 |
Arruela |
Aço inóx |
- |
1 |
| 11 |
Anel elástico |
Aço inóx |
- |
1 |
| 12 |
Pistão |
Alumínio injetado |
Hard anodized |
2 |
| • 13 |
O-ring |
NBR/SILICONE/FKM |
- |
2 |
| • 14 |
Anel antifricção |
POM-AMODEL-STANYL-PTFE |
- |
2 |
| • 15 |
Guia deslizante |
POM-AMODEL-STANYL |
- |
2 |
| 16 |
Porca de bloqueio da reg. |
Aço inóx |
- |
2 |
| 17 |
Parafuso de regulagem |
Aço inóx |
- |
2 |
| 18 |
Mola externa |
Aço |
Powder coating (bonderizing) |

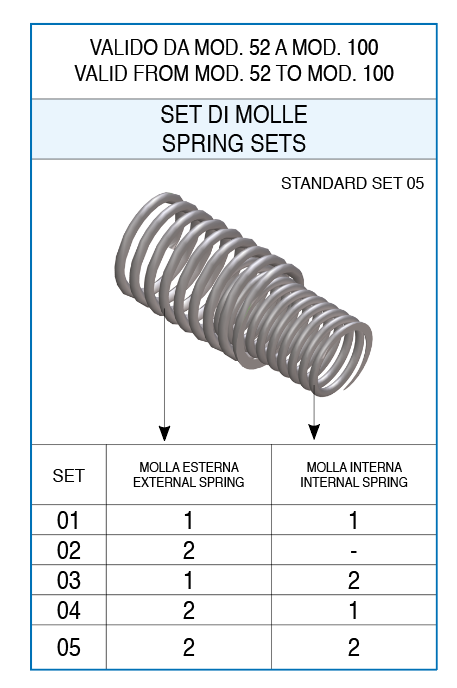

See spring setting |
| 19 |
Mola interna |
Aço |
Powder coating (bonderizing) |
See spring setting |
| 20 |
Tampa esquerda |
Aço inóx |
- |
1 |
| 21 |
Tampa direita |
Aço inóx |
- |
1 |
| 22 |
Guarnição das tampas |
NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 |
- |
2 |
| 23 |
Guarnição das tampas |
NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 |
- |
2 |
| 24 |
Parafuso fixação das tampas |
Aço inóx |
- |
8 |
| 25 |
Indicador de posição |
Borracha termoplástica TPE |
- |
1 |
