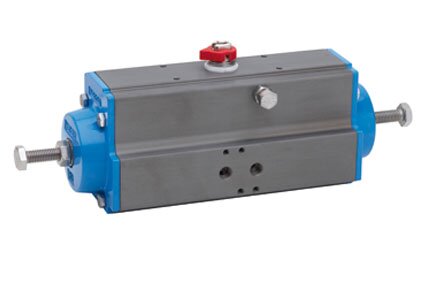

| Posição | Nome da peça | Material | Treatment | N.° peças |
|---|---|---|---|---|
| 1 | Corpo | Alumínio Extrudado | Hard anodized | 1 |
| 2 | Pinhão antiexpulsão | Aço | Nickel plated | 1 |
| • 3 | O-ring | NBR/SILICONE/FKM | - | 1 |
| • 4 | Anel espaçador | POM-AMODEL-STANYL | - | 1 |
| • 5 | O-ring | NBR/SILICONE/FKM | - | 1 |
| 6 | Posicionador | Aço inóx | - | 1 |
| 7 | Anel separador | POM-MINLON-PTFE | - | 1 |
| • 8 | O-ring | NBR/SILICONE/FKM | - | 1 |
| • 9 | Anel separador | POM-MINLON-PTFE | - | 1 |
| 10 | Arruela | Aço inóx | - | 1 |
| **11 | Anel elástico | Aço | Nickel plated | 1 |
| 12 | Indicador de posição | Borracha termoplástica TPE | - | 1 |
| • 13 | Pistao | Alumínio injetado | - | 2 |
| • 14 | O-ring | NBR/SILICONE/FKM | - | 2 |
| • 15 | Anel antifricção | POM-AMODEL-STANYL-PTFE | - | 2 |
| 16 | Guia deslizante | POM-AMODEL-STANYL-DELRIN+MOS2 | - | 2 [4] |
| 17 | Arruela | Aço inóx | - | 2 [0] |
| 18 | Porca de bloqueio da reg. | Aço inóx | - | 1 |
| 19 | Parafuso de regulagem | Aço inóx | - | 1 |
| 20 | Tampa esquerda | Alumínio injetado | Painted | 1 |
| 21 | Tampa direita | Alumínio injetado | Painted | 1 |
| 22 | O-ring | NBR/SILICONE/FKM | - | 2 |
| 23 | Guarnição das tampas | NBR/SANTOPRENE/SILICONE/FKM/ME0020-70 | - | 2 |
| 24 | Parafuso da tampa | Aço inóx | - | 8 |
| • 25 | O-ring | NBR/SILICONE/FKM | - | 2 |
| 26 | Arruela | Aço inóx | - | 2 |
| 27 | Porca de bloqueio da reg. | Aço inóx | - | 2 |
| 28 | Parafuso de regulagem | Aço inóx | - | 2 |
• Parts subject to wear
** Reinforcedseries DIN 471-UNI 7436 Valid for mod. 140-160 only.
| MOD | FURAÇÃO ISO5211 | CH | A | B | C | D | E | F | G | H | ØI | ØK | L | M | N | O | P | Q | R | S | T | U | øV | Z(MAX) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MOD. 160 | F10 - F12 | 27 | 644 | 186 | 87 | 99 | 221 | 30 | 251 | 30 | 57 | 40 | 80/130 | 30 | 32 | 80 | 125 | 102 | M10X14 | M12X17 | 1/4” | 40 | 60 | 775 |
