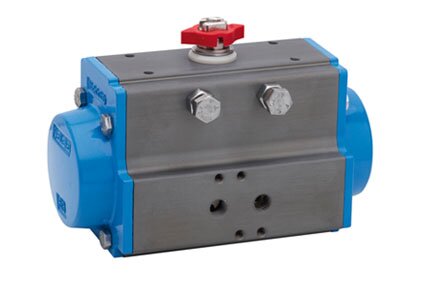

ATUADORES PNEUMÁTICOS SÉRIE 82

MOD. 63

Especificações técnicas

Posição	Nome da peça	Material	Treatment	N.° peças
1	Corpo	Alumínio Extrudado	Hard anodized	1
2	Pinhão antiexpulsão	Aço	Nickel plated	1
• 3	O-ring	NBR/SILICONE/FKM	-	1
• 4	Anel espaçador	POM/AMODEL/STANYL/PEEK	-	1
• 5	O-ring	NBR/SILICONE/FKM	-	1
• 6	O-ring	NBR/SILICONE/FKM	-	1
7	Posicionador	Aço inóx	-	1
8	Anel do posicionador	POM/MINLON/PTFE/PEEK	-	1
• 9	Anel separador	POM/MINLON/PTFE/PEEK	-	1
10	Arruela	Aço inóx	-	1
* *11	Anel elástico	Aço	Nickel plated	1
12	Pistão	Alumínio injetado	-	2
• 13	O-ring	NBR/SILICONE/FKM	-	2
• 14	Anel antifricção	POM/AMODEL/STANYL/PTFE/MINLON/PEEK	-	2
• 15	Guia deslizante	POM-AMODEL-STANYL-DELRIN+MOS2/PEEK	-	2 [4]
16	Porca de bloqueio da reg.	Aço inóx	-	2
17	Parafuso de regulagem	Aço inóx	-	2

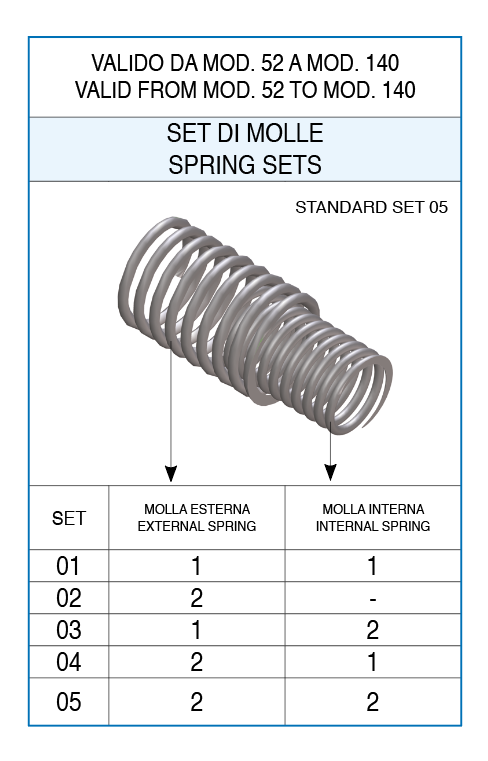

18	Mola externa	Aço	Painted	See spring setting
*** 19	Mola central	Aço	Painted	See spring setting
20	Mola interna	Aço	Painted	See spring setting
21	Tampa esquerda	Alumínio injetado	Painted	1
22	Tampa direita	Alumínio injetado	Painted	1
23	Guarnição das tampas	NBR/SANTOPRENE/SILICONE/FKM/ME0020-70	-	2
24	O-ring	NBR/SILICONE/FKM	-	2
25	Parafuso da tampa	Aço inóx	-	8
26	Indicador de posição	Borracha termoplástica TPE	-	1
