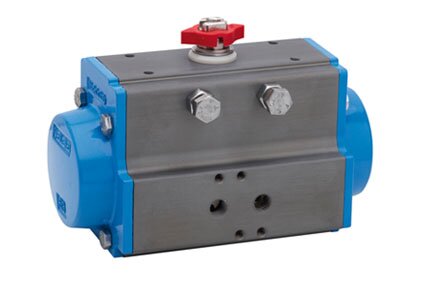

ATUADORES PNEUMÁTICOS SÉRIE 82

MOD. 52

Especificações técnicas

Posição	Nome da peça	Material	Treatment	N.° peças
1	Body	Alumínio Extrudado	Hard anodized	1
2	Anti-blowout pinion	Aço	Nickel plated	1
• 3	O-ring	NBR/SILICONE/FKM	-	1
• 4	Spacer ring	POM/AMODEL/STANYL/PEEK	-	1
• 5	O-ring	NBR/SILICONE/FKM	-	1
• 6	O-ring	NBR/SILICONE/FKM	-	1
7	Cam	Aço inóx	-	1
8	Spacer	POM/MINLON/PTFE/PEEK	-	1
• 9	Anello sotto seeger -Spacer	POM/MINLON/PTFE/PEEK	-	1
10	Washer	Aço inóx	-	1
**11	Snap ring	Aço	Nickel plated	1
12	Piston	Alumínio injetado	-	2
•13	O-ring	NBR/SILICONE/FKM	-	2
•14	Antifriction ring	POM/AMODEL/STANYL/PTFE/MINLON/PEEK	-	2
•15	Thrust block	POM-AMODEL-STANYL-DELRIN+MOS2/PEEK	-	2 [4]
16	Stop bolt retaining nut	Aço inóx	-	2
17	Stop bolt	Aço inóx	-	2

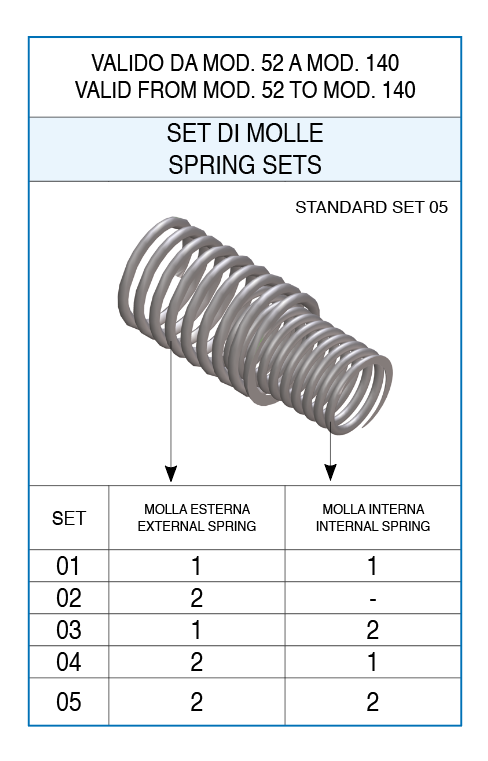

18	External spring	Aço	Painted	See spring setting
***19	Central spring	Aço	Painted	See spring setting
20	Internal spring	Aço	Painted	See spring setting
21	Left end cap	Alumínio injetado	Painted	1
22	Right end cap	Alumínio injetado	Painted	1
23	End cap seats	NBR/SANTOPRENE/SILICONE/FKM/ME0020-70	-	2
24	O-ring	NBR/SILICONE/FKM	-	2
25	End cap fixing screw	Aço inóx	-	8
26	Position indicator	Borracha termoplástica TPE	-	1
